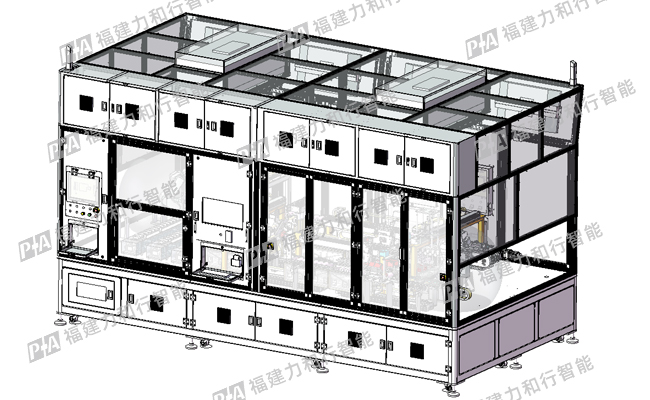

大圆柱钢壳外观全检设备

应用简介说明:该设备应用在圆柱形钢壳组件的外观及尺寸检测

检测项目:
圆柱钢壳 (切口毛刺、极柱底部、极柱铆压面直径、铆压点、钢壳底部壁厚、钢壳底部直径、钢壳外表面(外圆)、钢壳壳身)

产品图:

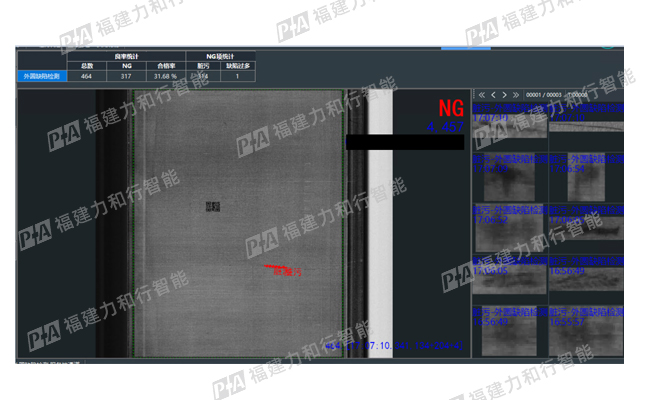

检测画面:



技术参数:


设备效率≥30PPM
产品大小直径 ≤46mm,长度 ≤130mm
检测区域正负极端面、柱面、内底部面
检测方式2D/2.5D/3D相机+激光位移传感器
检测精度0.01mm
误判率检测率  ≥99.9% ,误判率 ≤0.5%
漏判率0
